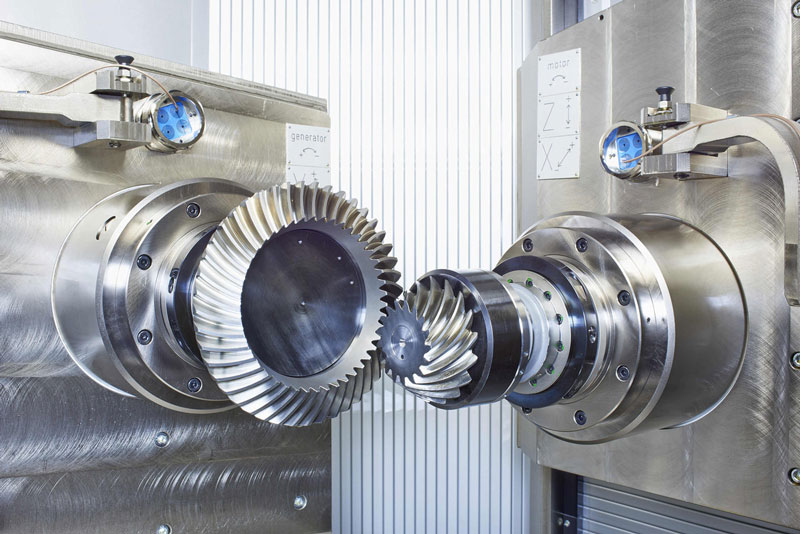

锥齿轮试验台TS-30

锥齿轮测试台可以测试不同尺寸的锥齿轮组的磨损和疲劳强度。电驱动器在驱动器侧启动旋转运动（电动机），在输出侧（发电机）启动制动扭矩，以高效节能的方式运行测试台。 锥齿轮之间的中心距和轴角可以通过控制单独设置。 在测试过程中，速度，扭矩，振动，机油压力，油液流量和

温度都将被陆续记录并通过系统控制进行评估。可以在HMI上对测试运行进行单独编程。工件夹具配有遥测系统（DMS应用），用于直接在样件上测量扭矩和齿根弯曲。高精度定位DMS测量系统还可以计算效率水平。

亮点和测试内容

  • 可编程控制测试
  • 可变转速和扭矩
  • 轴角和中心距的可变设置
  • 划痕和点蚀检测
  • 功率水平测量
  • 油润滑和油加热
  • 高能效
  • 减震基体

技术参数和设备

  • 输出：2 x 156 kW
  • 速度：0-12,000rpm
  • 扭矩1：400 Nm（1,000 – 4,500 rpm）
  • 扭矩2：在12,000时为100 Nm





请注意：性能数据可以根据不同的要求进行调整。


锥齿轮试验台TS 30是与机械工业公司KLINGELNBERG紧密合作开发的，该公司是齿轮行业的领先制造商之一。通过最佳地匹配和开发流程的调整，我们已经能够制造出高精度产品，它可以最大程度地满足客户的需求。 在www.klingelnberg.com上了解更多有关我们的合作伙伴（锥齿轮试验台）的信息。
